Outillages et accessoires pour l’inertage interne des tuyauteries
Du doigt diffuseur au système grands diamètres : choisir le matériel selon la géométrie, la température et l’accessibilité
L’inertage interne des tuyauteries ne repose pas sur un équipement unique. Selon le diamètre, la géométrie du réseau, l’accessibilité, le cycle thermique et la possibilité de récupérer le dispositif après soudage, la solution peut être un système mécanique à rondelles, un double barrage gonflable, un doigt diffuseur, un bouchon, un barrage hydrosoluble ou un équipement spécifique pour grands diamètres ou haute température.
Le choix du matériel doit d’abord répondre à une fonction : isoler le plus petit volume utile, distribuer le gaz de manière régulière, permettre l’évacuation de l’air, maintenir le dispositif en position et, si nécessaire, permettre le contrôle de l’oxygène.
| Un bon équipement de purge ne remplace pas une procédure : il facilite la création d’une atmosphère contrôlée, mais le débit, l’O₂, la pression et la durée de maintien restent à définir dans le DMOS/WPS. |
|---|
Cet article fait partie du dossier « Guide complet de l’inertage interne des tuyauteries ». La page-pilier donne accès aux cinq chapitres et permet de naviguer entre principes, matériels, matériaux, mesure de l’O₂ et qualification.
1. Comment classer les matériels d’inertage ?
Les équipements peuvent être regroupés en cinq familles fonctionnelles : obturation de la chambre, distribution du gaz, positionnement et guidage, mesure/évacuation, et solutions spéciales. Cette classification est plus utile qu’une simple liste de marques, car elle permet de raisonner à partir de la géométrie réelle du joint.
| Fonction | Matériels typiques | Utilisation principale |
|---|---|---|
| Créer la chambre | Rondelles, doubles barrages gonflables, bouchons, film/papier hydrosoluble | Isoler le volume autour du joint. |
| Distribuer le gaz | Diffuseur fritté, doigt diffuseur, lignes principales/auxiliaires | Éviter un jet localisé et renouveler l’atmosphère. |
| Positionner | Câbles, guides à billes, bandes luminescentes | Centrer le système et franchir les coudes. |
| Évacuer / contrôler | Évent, ports multiples, ligne de prélèvement, manomètre | Éviter la surpression et suivre l’O₂. |
| Applications spéciales | Brides, grands diamètres, haute température | Adapter la purge à des géométries ou cycles particuliers. |
2. Systèmes mécaniques à rondelles d’étanchéité
ERFI présente un système modulaire utilisant des rondelles d’étanchéité souples montées sur des bras rigides ou flexibles. L’intérêt est de pouvoir positionner les barrières très près du joint et de limiter ainsi le volume à purger.
Système modulaire ERFI à rondelles d’étanchéité pour créer une chambre locale de purge. Source : ERFI France, Inertage.pdf.
La documentation indique des rondelles en élastomère silicone résistantes jusqu’à 330 °C. Le système peut recevoir des distributeurs de gaz en métal fritté, des bras articulés ou rigides et des câbles de tirage.

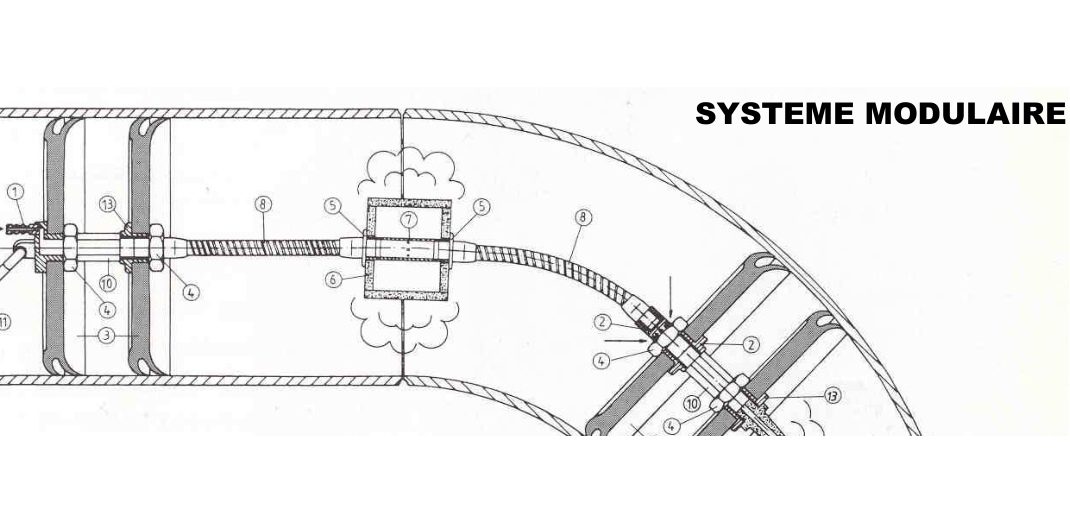

Exemple fabricant à doubles rondelles et prolongateurs, utilisable dans une section droite puis dans un coude. Source : ERFI France, Inertage.pdf, p. 4.
| Composant ERFI | Donnée documentée |
|---|---|
| Rondelles | Silicone ; résistance annoncée jusqu’à 330 °C. |
| Entrée / sortie gaz | Ø15 mm sur les systèmes Ø45 à 107 mm ; Ø20 mm à partir de Ø115 mm. |
| Diffuseurs | Métal fritté Ø27, Ø36, Ø44 et Ø65 mm. |
| Bras flexibles | 120, 150 ou 200 mm. |
| Bras rigides | De 5 à 400 mm. |
| Câble de tirage | 10, 20 ou 30 m selon configuration. |
Le dimensionnement de la chambre et la circulation du gaz sont expliqués dans Inertage interne des tuyauteries : principes et maîtrise de l’oxygène.
3. Guides à billes pour les coudes
Dans un coude, un système rigide peut se mettre de travers ou perdre son contact avec la paroi. ERFI utilise des guides à billes qui maintiennent les rondelles sensiblement perpendiculaires à l’axe local de la canalisation.

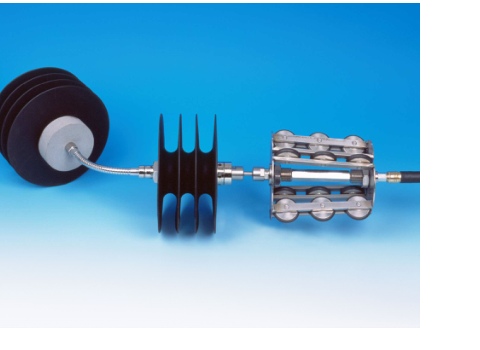

Guide à billes monté sur un système d’inertage. Source : ERFI France, Inertage.pdf, p. 5.

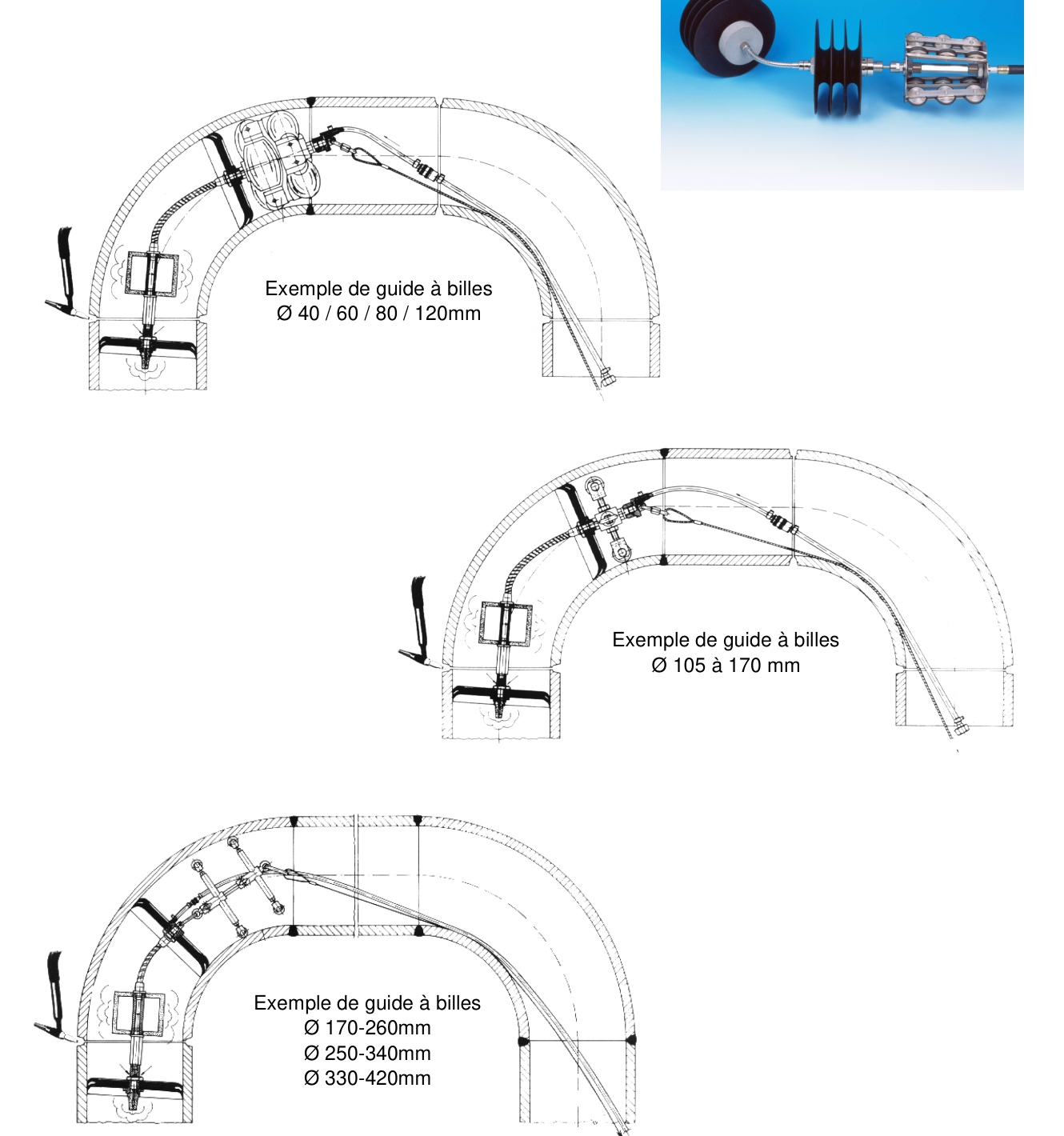

Dessins constructeurs montrant le passage de plusieurs tailles de guides à billes dans des coudes. Source : ERFI France, Inertage.pdf, p. 5.
Le document montre des exemples pour Ø40/60/80/120 mm, Ø105 à 170 mm, puis des plages jusqu’à environ 420 mm. Ces valeurs correspondent aux configurations présentées par le fabricant.
4. Doigts diffuseurs pour petits diamètres DN10 à DN40
Sur les petits tubes, les doubles barrages deviennent encombrants. ERFI propose alors un dispositif très simple : une rondelle d’arrêt en silicone associée à un doigt diffuseur en acier poreux.

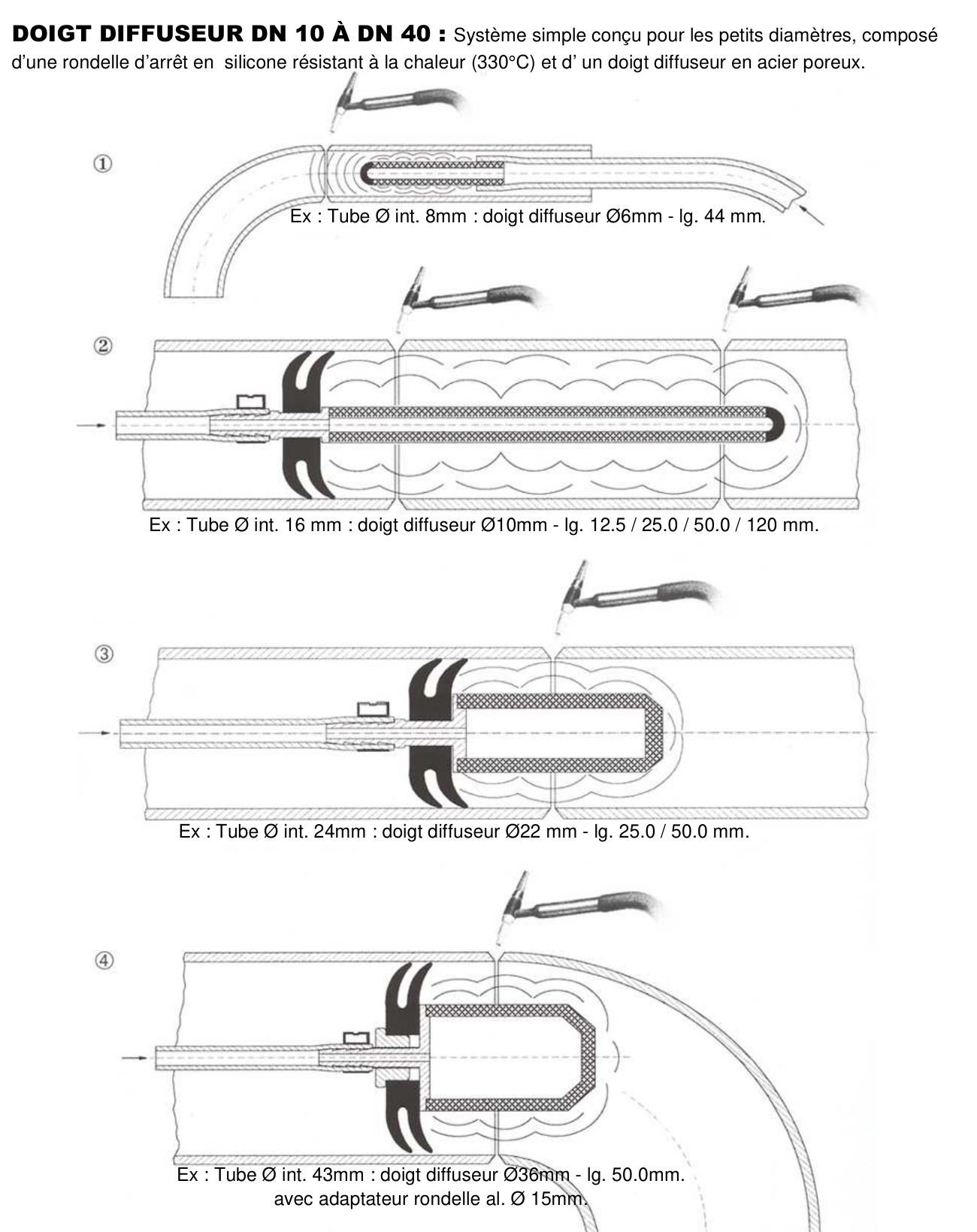

Configurations de doigts diffuseurs pour petits diamètres, avec diffusion locale du gaz autour de la racine. Source : ERFI France, Inertage.pdf, p. 8.
| Tube intérieur — exemple ERFI | Diffuseur indiqué |
|---|---|
| 8 mm | Ø6 mm ; longueur 44 mm. |
| 16 mm | Ø10 mm ; longueurs 12,5 / 25 / 50 / 120 mm. |
| 24 mm | Ø22 mm ; longueurs 25 / 50 mm. |
| 43 mm | Ø36 mm ; longueur 50 mm avec adaptateur de rondelle. |
5. Doubles barrages gonflables : Purge Bag et PurgElite
Les doubles barrages gonflables constituent une autre grande famille. Deux poches se plaquent contre la paroi de part et d’autre du joint ; le volume compris entre elles est ensuite purgé.

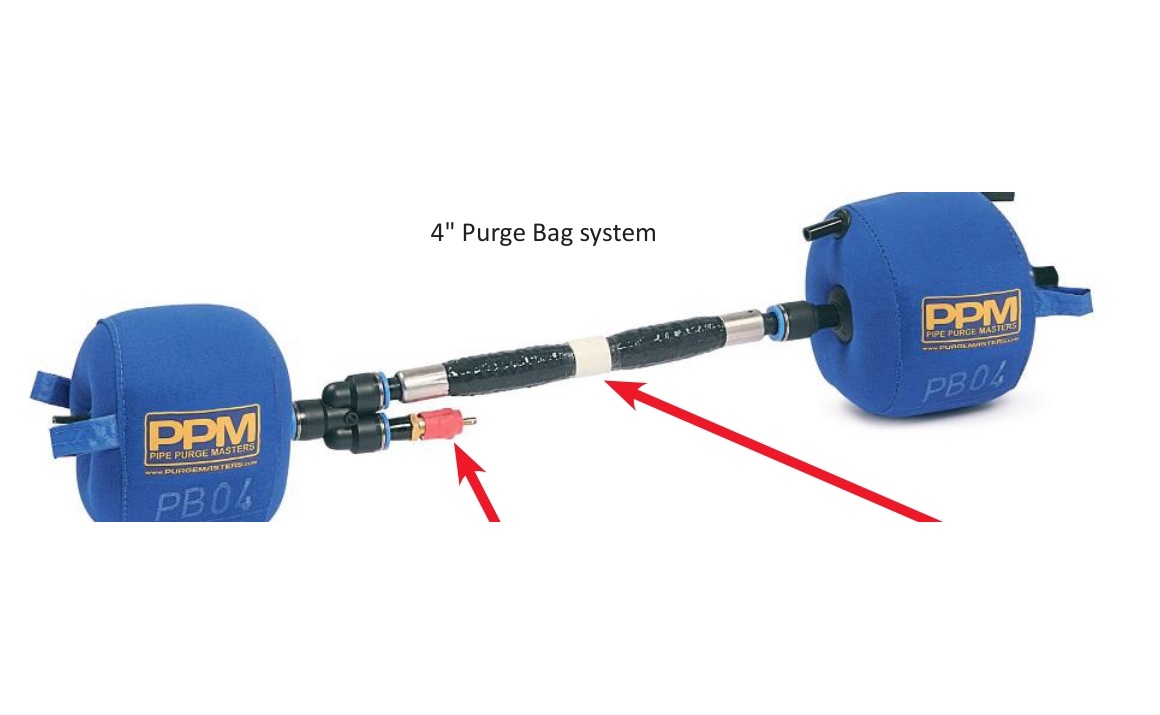

Purge Bag PPM : deux barrages gonflables reliés par la ligne centrale et le système de libération du gaz. Source : Pipe Purge Masters / S.F.E. Group, catalogue 2025, p. 8.
| Purge Bag PPM | Donnée fabricant |
|---|---|
| Plage annoncée | 2 à 24 pouces / 50 à 610 mm. |
| Température continue | Jusqu’à 70 °C. |
| Débit | Jusqu’à 20 L/min. |
| Temps typiques annoncés | 4 pouces : 1,5 min ; 8 pouces : 4 min ; 12 pouces : 8 min. |
| Positionnement | Bande luminescente centrale. |
| Principe | Gonflage des deux barrages puis alimentation de la chambre par une vanne préréglée. |
Ces temps sont des performances annoncées par le fabricant ; ils dépendent de la configuration réelle, du débit, de l’étanchéité et du niveau d’O₂ recherché.

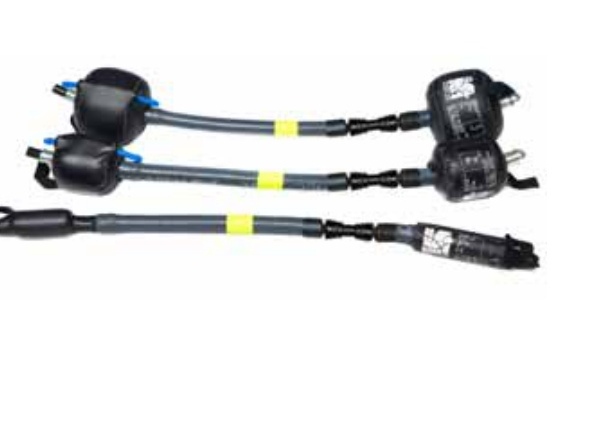

Famille HFT PurgElite : systèmes gonflables tandem conçus pour créer un petit volume de purge. Source : Huntingdon Fusion Techniques, catalogue fourni.
Dans la documentation HFT fournie, PurgElite est présenté comme un système à deux barrages avec tube de purge central. La brochure mentionne des versions à partir de 1 pouce et, sur une autre page du même catalogue, une plage jusqu’à 24 pouces pour cette famille.
6. Grands diamètres : Rapid Purge et QuickPurge
Lorsque le diamètre augmente, la réduction du volume devient encore plus importante. PPM et HFT utilisent alors des architectures dans lesquelles une grande partie de l’espace entre les barrages est occupée par une manche ou un corps central.

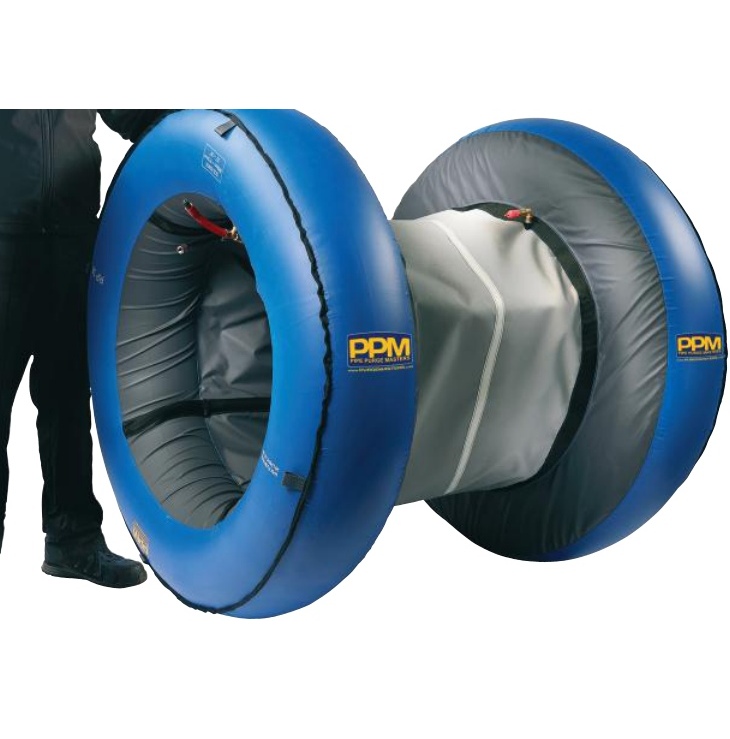

Rapid Purge PPM pour grands diamètres ; la manche centrale limite le volume gazeux à renouveler. Source : Pipe Purge Masters / S.F.E. Group, catalogue 2025, p. 10.
| Rapid Purge PPM | Donnée fabricant |
|---|---|
| Plage annoncée | 8 à 80 pouces / 190 à 2044 mm. |
| Température annoncée | Jusqu’à 250 °C. |
| Débit | Jusqu’à 80 L/min via le système de purge préréglé. |
| Performance annoncée | Tube de 36 pouces : <0,1 % O₂ en moins de 10 min. |
| Architecture | Deux barrages, manche centrale, soupape d’évacuation et ligne auxiliaire d’argon. |
| Positionnement | Bande lumineuse centrale. |

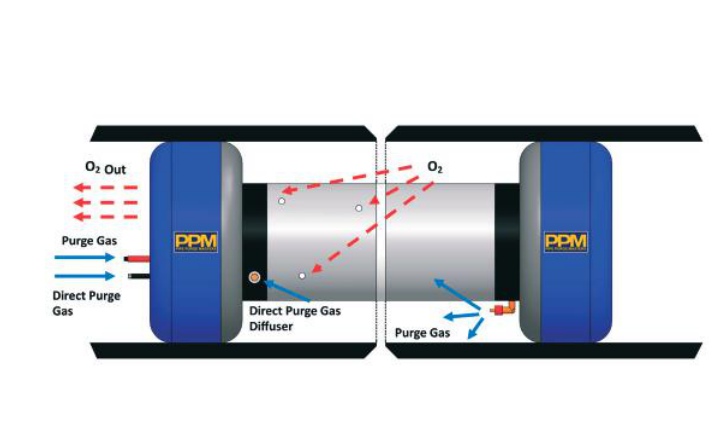

Schéma constructeur du Rapid Purge : entrée de gaz, diffuseur, déplacement de l’O₂ et évacuation. Source : Pipe Purge Masters / S.F.E. Group, catalogue 2025, p. 10.

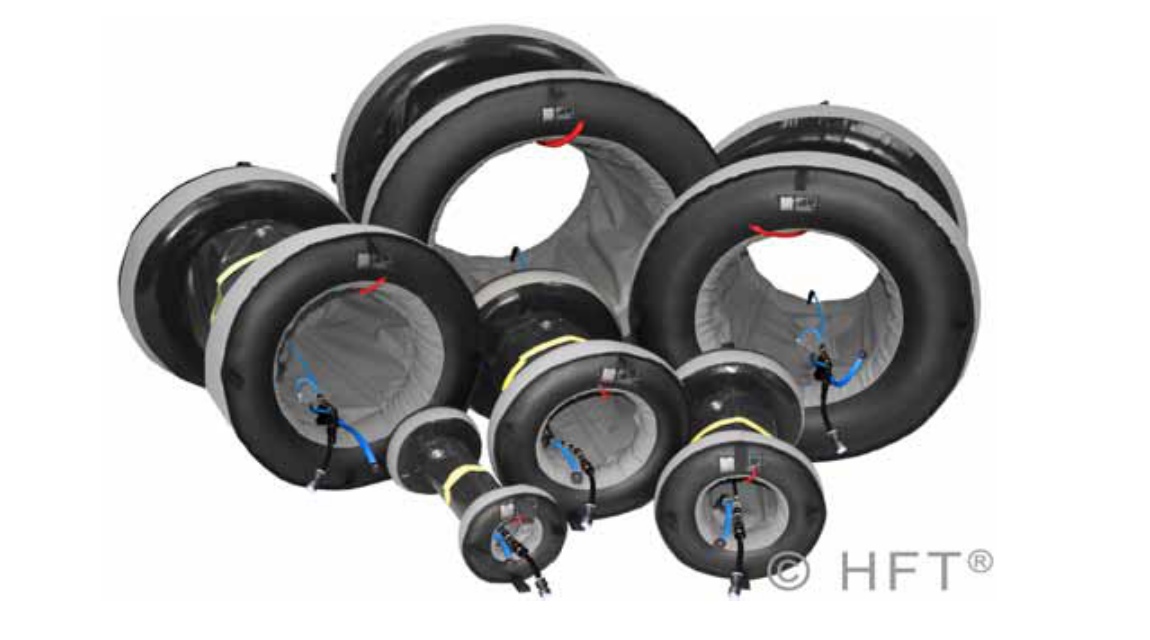

Famille HFT QuickPurge pour tubes, tuyaux et pipelines de grand diamètre. Source : Huntingdon Fusion Techniques, catalogue fourni.
| QuickPurge HFT — brochure fournie | Donnée / fonction |
|---|---|
| Plage présentée | 6 à 96 pouces / 150 à 2440 mm. |
| Temps typiques annoncés | 12 pouces : <3 min ; 36 pouces : 8 min jusqu’à 0,1 % O₂. |
| IntaCal | Système de gestion de l’alimentation et du gonflage selon le fabricant. |
| RootGlo | Bande centrale luminescente pour le centrage sous le joint. |
| PurgeGate | Dispositif destiné à protéger les barrages contre un excès de pression ou de débit. |
Là encore, les temps indiqués sont des résultats annoncés par le fabricant et ne remplacent pas la mesure réelle de l’O₂ sur le montage de production.
7. Multi-Port et bouchons de purge
Sur certaines applications, l’intérêt n’est pas seulement d’obturer le tube mais de disposer de plusieurs connexions pour alimenter, évacuer ou instrumenter la chambre.

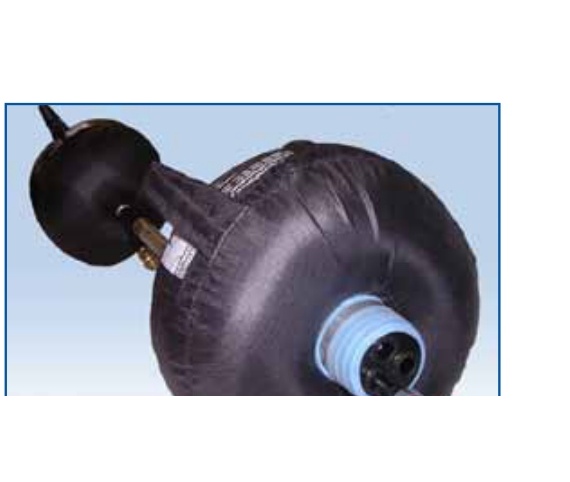

Argweld Multi-Port Purge Bladder : plusieurs ports d’entrée et d’évacuation sur le barrage. Source : Argweld / COB Industries, brochure fournie, p. 3.
La brochure Argweld indique que les ports supplémentaires permettent d’augmenter le débit sans surpressuriser le joint, à condition de conserver des évacuations suffisantes. L’un des ports peut aussi recevoir un manomètre, notamment pour des applications de soudage orbital. La plage donnée dans cette brochure est de 2 à 7 pouces.

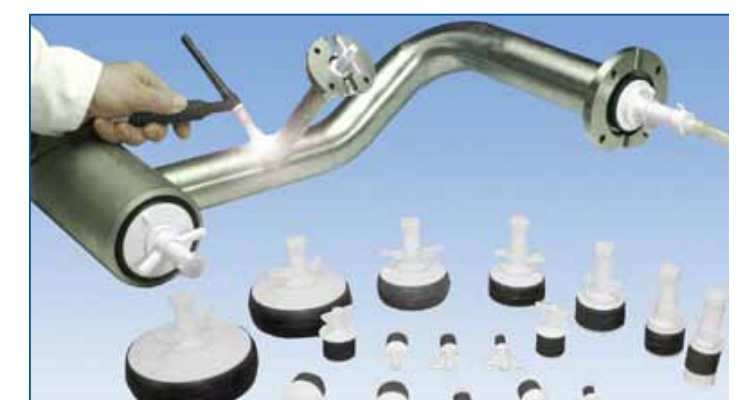

Bouchons mécaniques de purge et de test pour extrémités, raccords et petits volumes. Source : Argweld / COB Industries, brochure fournie, p. 3.
Les bouchons Argweld sont présentés pour les tubes et raccords d’environ 1/2 à 6 pouces lorsque les barrages gonflables ou le film de purge ne sont pas adaptés. La brochure décrit des corps en nylon, des tiges pleines ou ventilées et des raccords permettant l’alimentation en gaz.
8. Barrages hydrosolubles : Dissolvo et film de purge
Lorsque le dispositif ne peut pas être récupéré après soudage, les barrages hydrosolubles constituent une solution particulièrement utile. Ils restent en place pendant la purge puis sont éliminés par circulation d’eau.

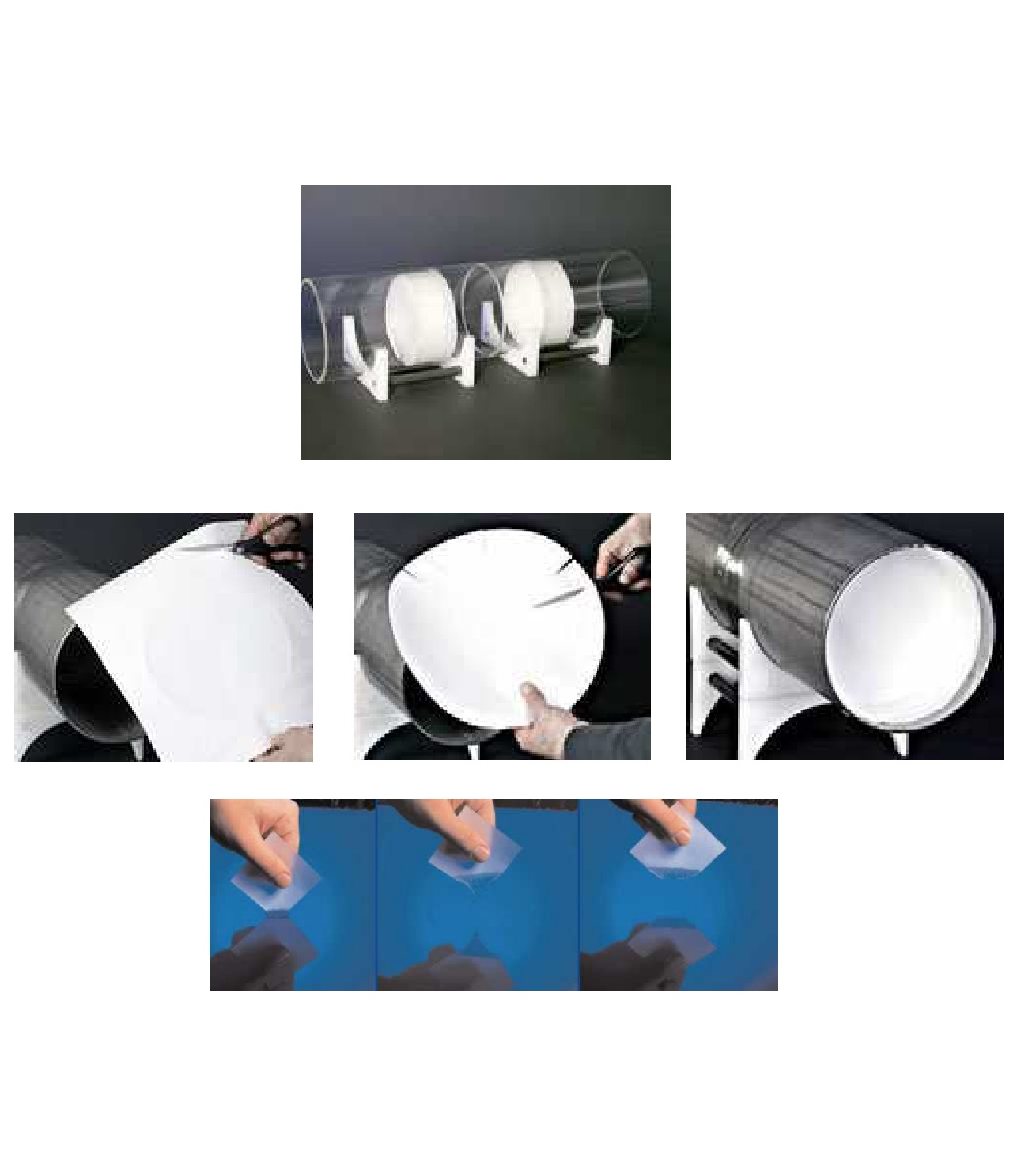

Méthode ERFI de mise en œuvre du papier soluble Dissolvo et dissolution après soudage. Source : ERFI France, Inertage.pdf, p. 11.
ERFI indique que, pour un diamètre intérieur de 100 mm ou plus, le disque peut être découpé environ 60 mm plus grand que le diamètre intérieur, puis rabattu et fixé. Le document recommande aussi de prévoir un orifice d’évacuation de l’air ; lorsque les extrémités sont accessibles, l’argon peut entrer par la partie basse d’un barrage et l’air sortir par la partie haute de l’autre.

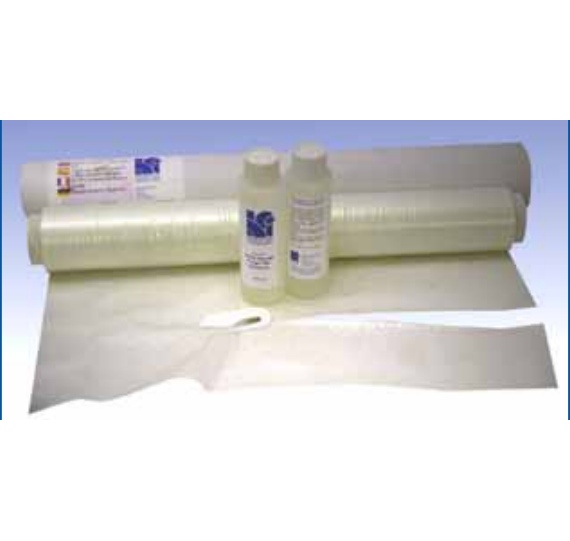

Film hydrosoluble Argweld destiné à la réalisation de barrages temporaires. Source : Argweld / COB Industries, brochure fournie, p. 5.
Argweld destine son film hydrosoluble notamment aux inox, duplex, aciers chrome-moly et titane. Le fabricant indique qu’il peut être éliminé lors d’un rinçage ou d’un essai hydrostatique.
9. Brides, extrémités et fonds bombés
Une bride ou une extrémité fermée impose une géométrie différente du joint bout à bout. ERFI présente des dispositifs spécifiques à hémisphère ou à bouchon, associés à des rondelles d’étanchéité.

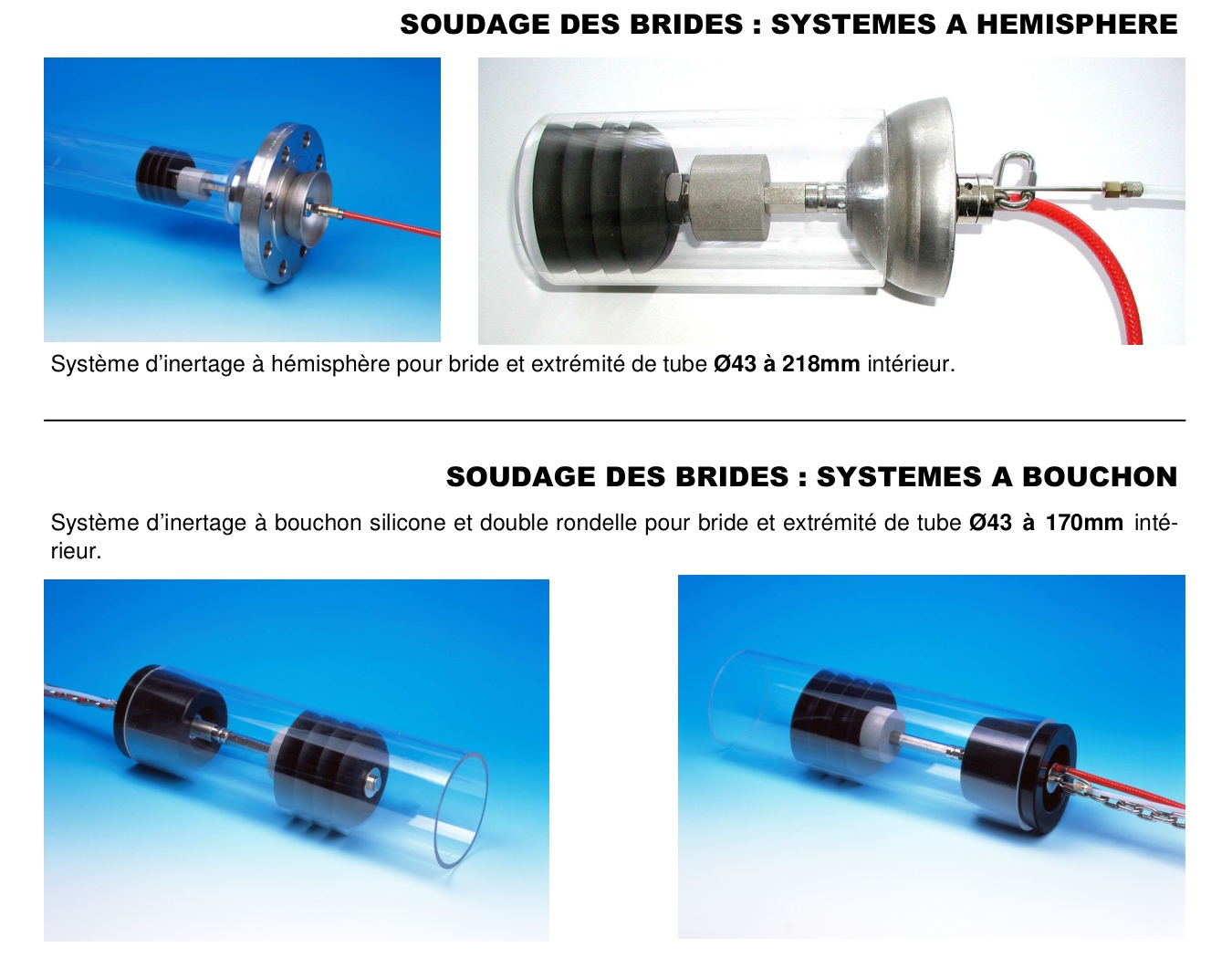

Exemples ERFI pour brides et extrémités : système à hémisphère et système à bouchon avec doubles rondelles. Source : ERFI France, Inertage.pdf, p. 9.
| Configuration ERFI | Plage documentée |
|---|---|
| Hémisphère pour bride / extrémité | Ø intérieur 43 à 218 mm. |
| Bouchon silicone + double rondelle | Ø intérieur 43 à 170 mm. |
10. Applications à haute température
Les systèmes classiques ne doivent pas être maintenus à proximité d’un joint dont la température dépasse leur limite. Les aciers nécessitant préchauffage ou traitement thermique après soudage demandent donc des versions protégées thermiquement.

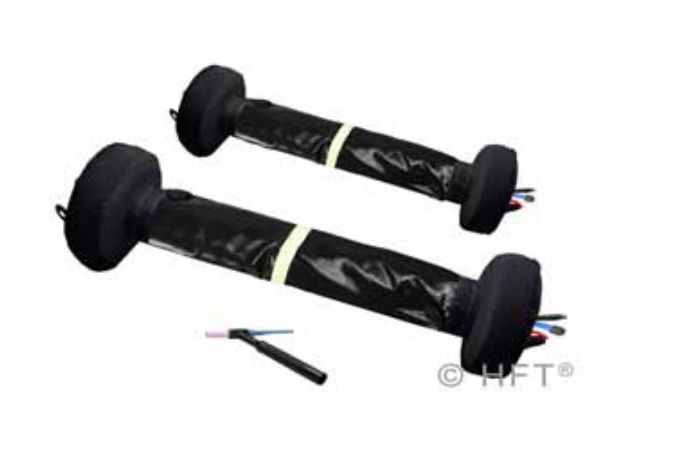

HotPurge HFT : système de purge protégé pour les tuyauteries soumises à préchauffage et traitement thermique. Source : Huntingdon Fusion Techniques, catalogue fourni.
Dans le catalogue HFT fourni, HotPurge est destiné aux joints de tuyauteries en aciers au chrome soumis à des traitements thermiques élevés ; cette documentation historique mentionne des températures pouvant atteindre 760 °C. Cette valeur appartient à la version documentée : pour une spécification d’achat, il faut toujours utiliser la fiche technique de la référence réellement fournie.
La brochure Argweld fournie présente également des versions Heat-Resistant Quick-Purge utilisant des manches plus longues et des matériaux résistants à la chaleur pour les opérations avec préchauffage.
11. Accessoires indispensables autour du système de purge
Le barrage lui-même ne constitue qu’une partie de l’installation. Une mise en œuvre professionnelle nécessite également les accessoires permettant de régler, positionner, mesurer et récupérer le dispositif.
| Accessoire | Fonction |
|---|---|
| Détendeur / régulateur | Stabiliser l’alimentation du gaz. |
| Débitmètre | Régler la prépurge et le débit de maintien. |
| Flexible et raccords | Acheminer le gaz sans prise d’air. |
| Évent / sortie gaz | Permettre l’évacuation et éviter la surpression. |
| Ligne de prélèvement O₂ | Amener un échantillon représentatif vers le moniteur. |
| Manomètre basse pression | Surveiller la pression de chambre lorsque la procédure l’exige. |
| Câble / sangle de tirage | Positionner puis récupérer le système. |
| Bande luminescente | Centrer le système sous le jeu de racine. |
| Ruban de fermeture temporaire | Limiter les pertes par le joint pendant la prépurge. |
La mesure de l’oxygène et le choix des moniteurs sont développés séparément dans l’Article 4 du dossier.
Pour associer ces matériels à une mesure représentative de l’oxygène, voir Mesure de l’O₂ et moniteurs de purge.
12. Tableau pratique de sélection
| Configuration | Solution généralement adaptée | Pourquoi | Vigilance |
|---|---|---|---|
| DN très faible | Doigt diffuseur / bouchon | Faible encombrement | Évent et débit à maîtriser. |
| Tube droit, petit à moyen diamètre | Rondelles / Purge Bag / PurgElite | Petit volume et bonne répétabilité | Positionnement et limite thermique. |
| Coude | Système flexible + guide à billes | Conserve l’orientation | Récupération du dispositif. |
| Grand diamètre | Rapid Purge / QuickPurge | Réduit fortement le volume | Débit disponible, pression, temps réel mesuré. |
| Bride / extrémité | Hémisphère / bouchon spécifique | Purge localisée | Étanchéité autour de la géométrie. |
| Zone non récupérable | Papier ou film hydrosoluble | Pas de retrait mécanique | Compatibilité avec rinçage et propreté. |
| Préchauffage / PWHT | Système haute température | Peut rester en place selon version | Utiliser la fiche technique exacte du produit. |
Le montage retenu doit ensuite être décrit dans une instruction et, lorsque nécessaire, intégré à Concevoir et qualifier une procédure d’inertage.
Conclusion
Le choix d’un outillage d’inertage doit partir de la géométrie du joint et non du catalogue. Le meilleur dispositif est celui qui isole un petit volume, reste stable pendant le soudage, permet une circulation contrôlée du gaz et s’intègre à la mesure de l’oxygène sans créer de surpression.
Les systèmes mécaniques à rondelles sont très modulaires ; les doubles barrages gonflables sont rapides sur de nombreux diamètres ; les manches centrales prennent tout leur sens sur les grands diamètres ; les guides facilitent les coudes ; les solutions hydrosolubles répondent aux volumes non récupérables ; et les versions haute température sont réservées aux cycles pour lesquels elles sont spécifiquement qualifiées par le fabricant.
Dans tous les cas, les performances annoncées dans les catalogues — temps de purge, température, plage de diamètre ou consommation — doivent rester des données fabricant. La conformité d’une soudure dépend du DMOS/WPS, du matériau, de la mesure réelle de l’O₂ et des exigences du projet.
À lire ensuite dans le dossier
Article 1 — Inertage interne des tuyauteries : principes et maîtrise de l’oxygène
Article 4 — Mesure de l’O₂ et moniteurs de purge
Article 5 — Concevoir et qualifier une procédure d’inertage
Sources techniques
• ERFI France — Inertage.pdf : système modulaire, rondelles, guides à billes, doigts diffuseurs, brides et Dissolvo.
• Pipe Purge Masters / S.F.E. Group — Product Catalog 2025 : Purge Bag et Rapid Purge.
• Huntingdon Fusion Techniques — catalogue fourni : PurgElite, QuickPurge et HotPurge.
• Argweld / COB Industries — Specialty Welding Products : Multi-Port, bouchons et film hydrosoluble.
Note éditoriale : les caractéristiques chiffrées sont reproduites comme données fabricant. Elles doivent être vérifiées sur la fiche technique de la référence réellement utilisée avant achat, qualification ou rédaction d’un DMOS/WPS.
