Techniques d’assemblage avancées : FSW, laser hybride, EBW et métal–composite

FSW, laser hybride, faisceau d’électrons et liaisons métal–composite

Émile Layer — soudage-industriel.fr

Résumé

L’allègement des structures, l’augmentation de la productivité et la maîtrise des déformations ont profondément transformé les procédés d’assemblage. Le soudage par friction-malaxage, le laser hybride, le faisceau d’électrons sous pression réduite et les liaisons métal–composite illustrent quatre voies complémentaires. Certaines agissent directement sur la source thermique, d’autres évitent la fusion ou modifient l’interface. Cet article présente leurs principes, leurs bénéfices, leurs limites et les questions à examiner avant une industrialisation.

Techniques d’assemblage avancées : quatre réponses à de nouveaux besoins industriels

Les procédés classiques TIG, MIG/MAG, plasma ou sous flux restent indispensables à l’industrie. Ils ne répondent cependant pas seuls à toutes les contraintes rencontrées dans l’aéronautique, le spatial, l’énergie et la fabrication de structures complexes. Lorsque la masse, la déformation, la cadence, l’accessibilité ou l’association de matériaux très différents deviennent déterminantes, d’autres solutions doivent être envisagées.

Une publication présentée par des spécialistes du TWI lors d’un forum international organisé à Pékin proposait déjà une lecture particulièrement intéressante de cette évolution. Elle réunissait quatre familles technologiques : le friction stir welding, le traitement laser, le soudage par faisceau d’électrons sous pression réduite et l’assemblage des métaux avec les composites. Vingt ans plus tard, cette classification conserve une forte valeur pédagogique, même si les équipements, les puissances disponibles, les systèmes de commande et les domaines d’application ont progressé.

Il convient donc de lire les chiffres historiques comme des résultats obtenus dans un contexte précis, et non comme des performances universelles. La qualification d’un procédé reste liée au matériau, à l’épaisseur, à la géométrie du joint, à la préparation, à l’équipement et aux critères d’acceptation applicables.

1. Soudage par friction-malaxage : assembler sans faire fondre

Principe du FSW

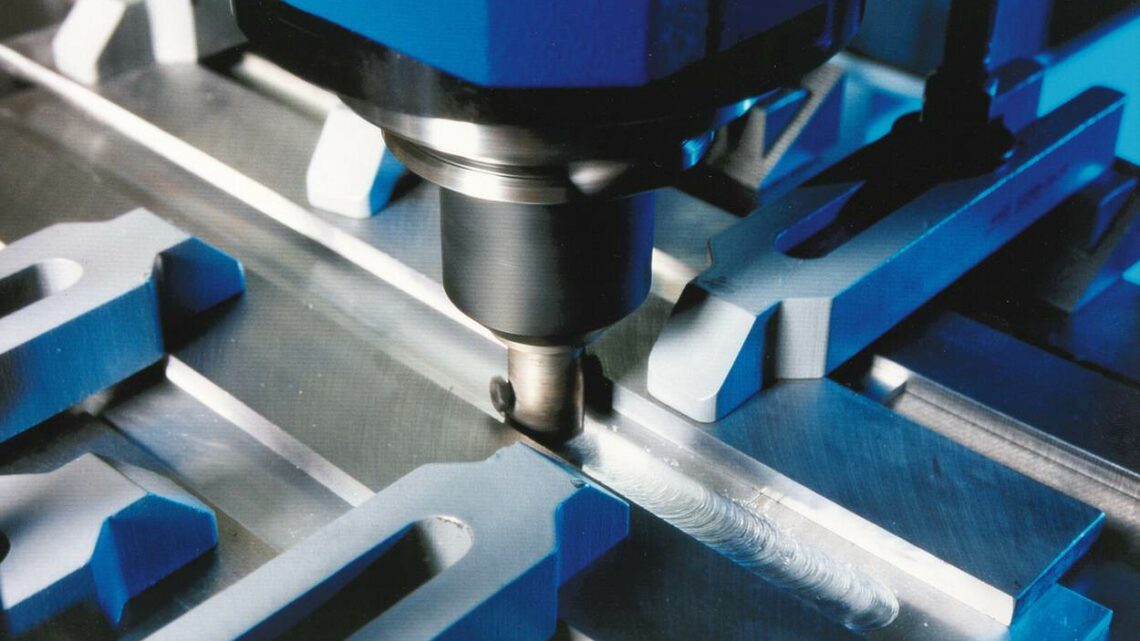

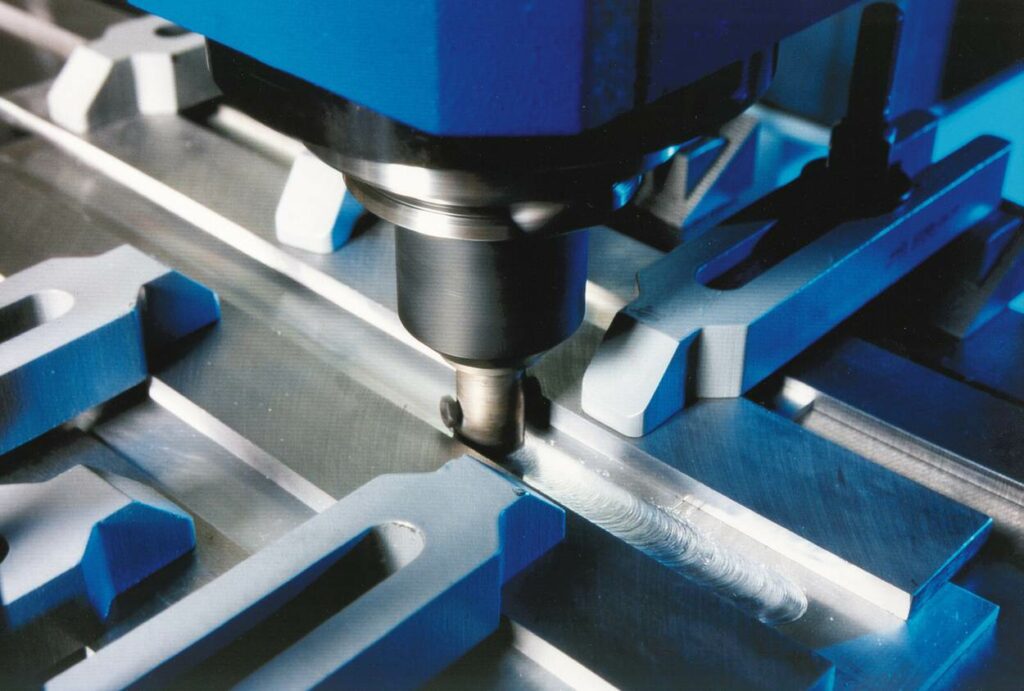

Figure 1 — Opération de soudage par friction-malaxage sur un assemblage en aluminium. Photo : DLR, CC BY 3.0, via Wikimedia Commons.

Inventé au TWI en 1991, le friction stir welding, ou FSW, est un procédé d’assemblage à l’état solide. Un outil non fusible, constitué généralement d’un épaulement et d’un pion profilé, tourne puis avance le long du plan de joint. Le frottement et la déformation plastique échauffent localement le matériau sans atteindre sa température de fusion. La matière ramollie est brassée autour du pion, puis consolidée derrière l’outil sous l’action de l’épaulement.

Cette absence de fusion modifie profondément la problématique métallurgique. Les phénomènes de solidification, la porosité gazeuse et certaines formes de fissuration à chaud sont fortement réduits. En revanche, le procédé crée plusieurs zones caractéristiques : le noyau brassé, la zone thermomécaniquement affectée, la zone affectée thermiquement et le métal de base. Leurs propriétés dépendent du cycle thermique, de l’écrouissage et des transformations de précipités, notamment dans les alliages d’aluminium traités thermiquement.

L’outil est au cœur du procédé

Le profil du pion, la géométrie de l’épaulement, le matériau de l’outil et leur résistance à chaud déterminent la circulation de matière et la stabilité du joint. Les outils à rainures hélicoïdales ou à profils multiples ont été développés pour faciliter le transport de matière et la dispersion des oxydes superficiels. Une mauvaise combinaison entre vitesse de rotation, vitesse d’avance, effort axial, angle d’inclinaison et profondeur de plongée peut produire des défauts internes, un manque de liaison ou une expulsion de matière.

Intérêt industriel

Le FSW s’est d’abord imposé pour les alliages d’aluminium, en particulier dans les réservoirs, panneaux raidis, structures aéronautiques et éléments de transport. La publication du TWI citait notamment les réservoirs de lanceurs Delta II et des applications sur des structures aéronautiques. Les gains annoncés à l’époque associaient amélioration de la répétabilité, réduction des temps de fabrication et diminution des coûts. Ces résultats ne doivent pas être généralisés, mais ils illustrent l’intérêt d’un procédé mécanisé capable de produire de longues soudures avec un apport thermique limité.

Le principal avantage du FSW est souvent la combinaison d’une faible déformation, d’une bonne régularité et de propriétés mécaniques élevées. Ses limites sont tout aussi importantes : maintien rigide des pièces, effort axial élevé, nécessité d’un accès mécanique, trou de sortie dans certaines configurations et qualification spécifique de l’outil et de sa durée de vie.

2. Laser : concentration d’énergie et hybridation

Pourquoi utiliser le laser ?

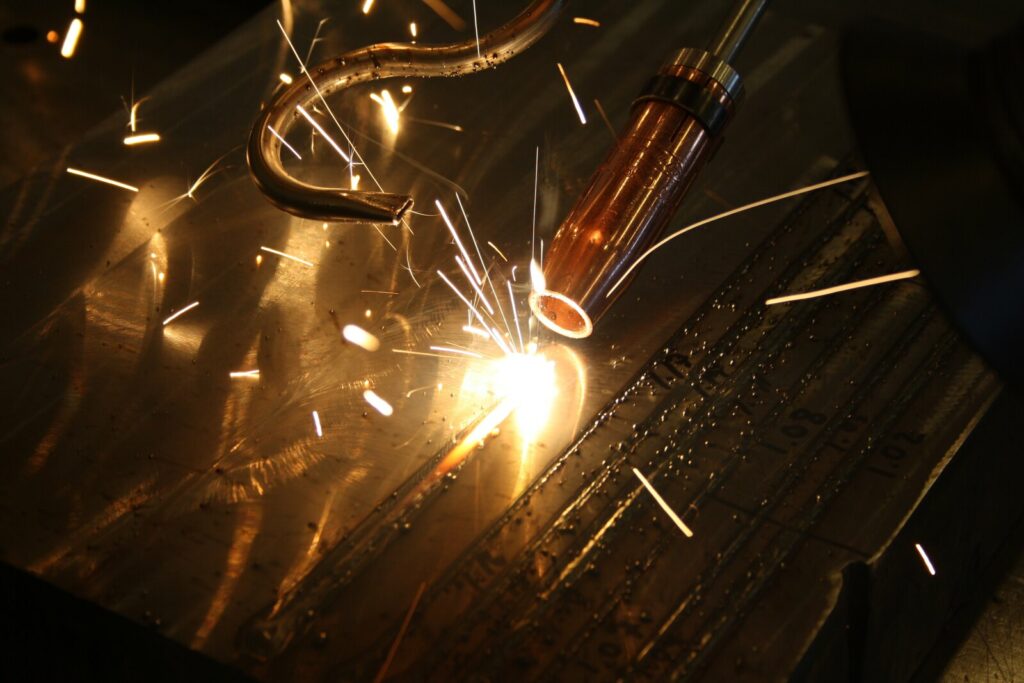

Figure 2 — Essai de soudage laser de forte puissance sur une structure métallique. Photo : Krorc, CC BY-SA 3.0, via Wikimedia Commons.

Le laser concentre une énergie importante sur une zone très réduite. Il permet d’obtenir des cordons étroits, une pénétration élevée et des vitesses de déplacement importantes, avec une zone affectée thermiquement et des déformations limitées. Ces qualités sont particulièrement recherchées lorsque la précision géométrique et la cadence de production dominent.

Cette concentration d’énergie rend aussi le procédé exigeant. La préparation des bords, le jeu d’assemblage, la position du foyer, la protection gazeuse et l’état de surface doivent être rigoureusement maîtrisés. Dans les alliages d’aluminium, la porosité, la fissuration de solidification et la géométrie irrégulière du cordon constituent des risques majeurs. La publication source insistait déjà sur la qualité du gaz, l’humidité, l’élimination de la couche d’oxyde, la propreté du fil et le délai entre préparation et soudage.

Le soudage hybride laser–arc

L’hybridation laser–arc associe, dans une même zone d’interaction, un faisceau laser et un arc de type GMAW, GTAW ou plasma. Le laser favorise la pénétration et la vitesse, tandis que l’arc apporte du métal, de l’énergie complémentaire et une meilleure tolérance au jeu. Le couplage ne correspond pas à la simple juxtaposition de deux sources : leurs bains, leurs plasmas et leurs champs thermiques interagissent.

Dans l’étude de 2004, les auteurs rapportaient, selon les configurations examinées, une vitesse pouvant être doublée ou une pénétration augmentée d’environ 30 % par rapport au laser seul. Ces valeurs sont indicatives. Le bénéfice réel dépend de la puissance laser, du procédé d’arc, de leur position relative, du fil, du gaz, de la nuance et de l’épaisseur.

L’intérêt industriel est clair : accroître la productivité, ajouter un métal d’apport pour ajuster la composition du bain, améliorer la tolérance au jeu et limiter certaines duretés excessives. La contrepartie est une fenêtre opératoire plus complexe, car il faut contrôler simultanément les paramètres du laser, ceux de l’arc et leur synchronisation.

Dépôt direct de métal par laser

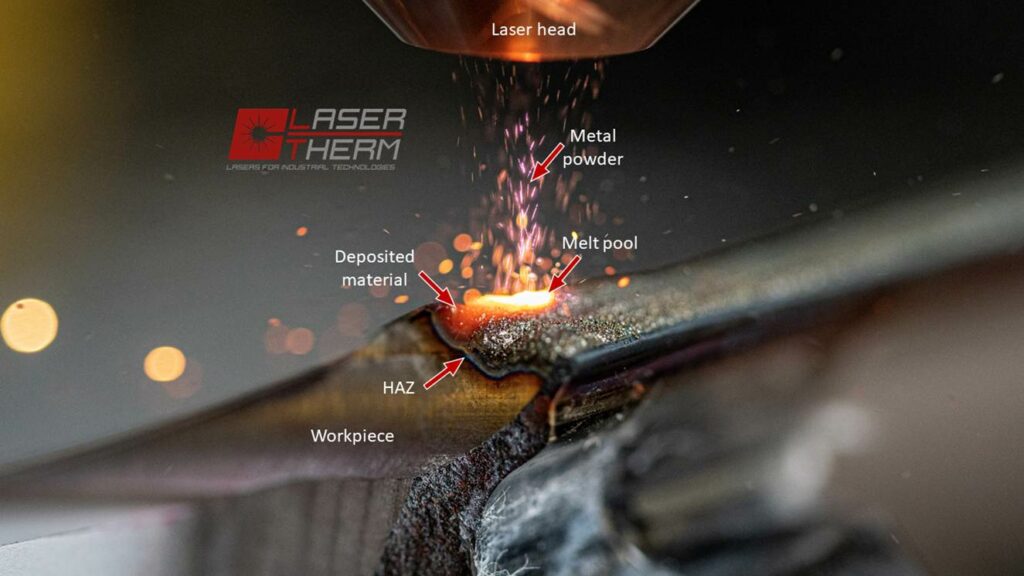

Figure 3 — Dépôt métallique par laser : poudre, bain fondu, zone affectée thermiquement et matériau déposé. Image : Lucie Prokešová, CC BY-SA 4.0, via Wikimedia Commons.

Le dépôt direct de métal par laser utilise un faisceau pour créer un bain local dans lequel une poudre métallique est injectée. Le procédé peut réparer une zone usée, ajouter une fonction de surface ou construire progressivement une géométrie. Son faible volume fondu et la petite taille du spot autorisent des dépôts précis et reproductibles. Une régulation du bain par capteurs peut ajuster la puissance ou l’alimentation en poudre.

Cette technique annonce les développements actuels de la fabrication additive par apport direct d’énergie. Les difficultés restent la vitesse de dépôt, le rendement matière, la maîtrise des contraintes résiduelles, les défauts entre couches et la répétabilité métallurgique. Pour une pièce critique, la réparation ne peut pas être jugée uniquement sur l’apparence : composition, dilution, microstructure, dureté, défauts et comportement en service doivent être qualifiés.

3. Faisceau d’électrons sous pression réduite

Sortir de la grande enceinte à vide

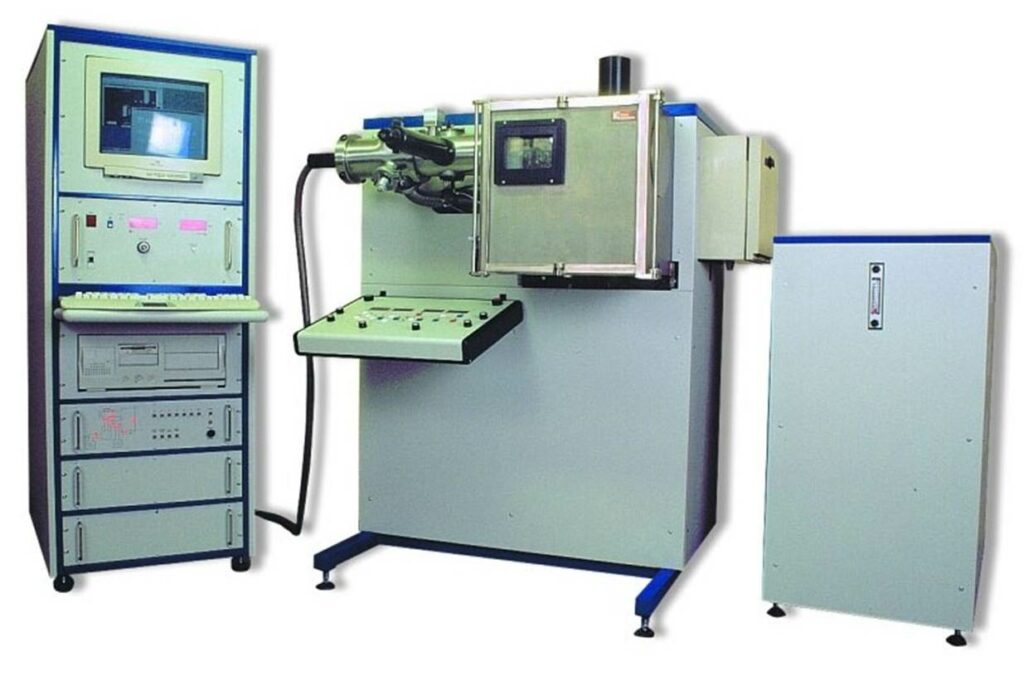

Figure 4 — Installation industrielle de soudage par faisceau d’électrons sous vide. Photo : L. Zobac, CC0, via Wikimedia Commons.

Le soudage par faisceau d’électrons, ou EBW, offre une pénétration profonde, une forte densité de puissance, une faible déformation et une perturbation métallurgique limitée. Son frein historique est la nécessité de placer la pièce dans une enceinte sous vide poussé, ce qui limite la dimension des composants et allonge les opérations de pompage.

Le Reduced Pressure Electron Beam Welding, abrégé RPEB, repose sur un canon à électrons équipé d’une colonne de transfert à pompage différentiel. Dans les travaux décrits par le TWI, le soudage était réalisé autour de 1 mbar, soit à une pression environ mille fois plus élevée que celle couramment employée en faisceau d’électrons sous vide poussé. Cette évolution permet d’envisager un vide local, obtenu avec des joints simples et une pompe mécanique, autour de la seule zone à souder.

Bénéfices techniques

Le vide local ouvre la voie au soudage de structures qui ne peuvent pas entrer dans une enceinte. Le temps de pompage est réduit et l’équipement peut, dans certains cas, être déplacé vers la pièce. L’étude signalait également une meilleure tolérance à la propreté globale du composant et aux variations de distance entre le canon et la pièce. À pression réduite, la diffusion des électrons produit un faisceau plus large et moins fortement focalisé, ce qui peut améliorer la tolérance au jeu et la terminaison du cordon.

Le procédé autorise des joints à bords droits soudés en une passe et généralement sans métal d’apport. Les économies potentielles concernent la préparation, le volume de métal retiré, les consommables et les reprises dimensionnelles. La précision de trajectoire reste fondamentale ; le suivi du joint en temps réel participe à la fiabilité du procédé.

Contrôle et qualification

Une grande pénétration en une seule passe concentre les exigences de qualité. Le contrôle radiographique et les ultrasons multiéléments peuvent être associés pour détecter et dimensionner les défauts. Cependant, la détectabilité dépend toujours de l’orientation, de la taille et de la nature de l’indication. La qualification doit donc relier les performances du procédé, les critères de contrôle non destructif et les exigences de service.

4. Assemblage métal–composite : travailler sur l’interface

Les limites des solutions classiques

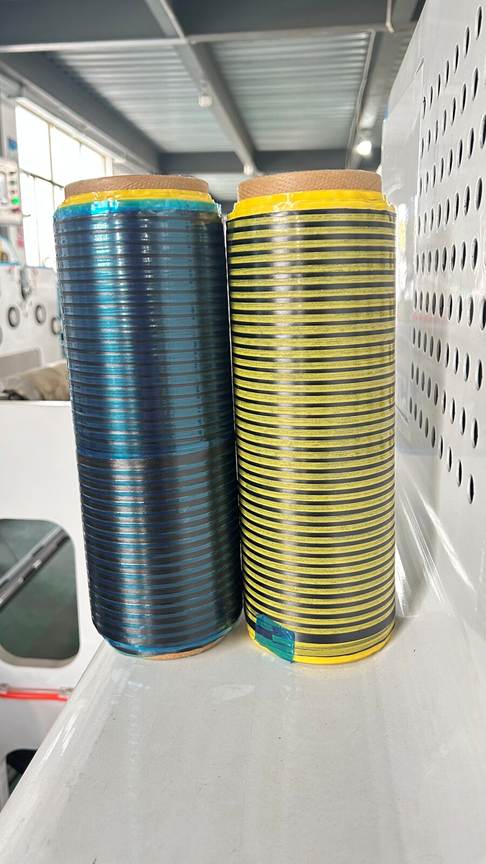

Figure 5 — Rouleaux de préimprégnés utilisés pour la fabrication de structures composites à fibres continues. Photo : Jota Machinery, CC BY-SA 4.0, via Wikimedia Commons.

Associer un métal et un composite à fibres permet de placer chaque matériau là où ses propriétés sont les plus utiles. La liaison reste délicate. Le collage répartit les contraintes mais sa durabilité dépend fortement de la préparation de surface, de l’environnement et du contrôle de fabrication. La fixation mécanique est bien connue pour les métaux, mais le perçage crée dans le composite des concentrations de contraintes qui se redistribuent peu. L’association collage–fixations augmente à nouveau la masse et la complexité.

Surfi-Sculpt et Comeld

Le TWI a développé une approche consistant à sculpter la surface métallique afin d’y créer de petites protubérances. Lors de la fabrication du composite, les fibres et la résine entourent ces reliefs, créant un ancrage mécanique tridimensionnel. La technologie de traitement de surface est appelée Surfi-Sculpt et le système d’assemblage Comeld.

Dans les essais rapportés, des éprouvettes en acier inoxydable traité ont été associées à un composite verre–polyester puis soumises à la traction. Les assemblages structurés supportaient une charge supérieure à celle des références simplement grenaillées. L’énergie absorbée avant rupture dépassait le double de celle des témoins. La rupture devenait aussi plus progressive : fissuration de la matrice, déformation des protubérances, puis cisaillement du composite à proximité de la zone d’ancrage.

Ce résultat montre qu’une interface ne doit pas être considérée comme une simple ligne de collage. Sa topographie peut organiser le transfert des efforts et modifier le mode de rupture. L’industrialisation exige néanmoins de maîtriser la reproductibilité du relief, l’endommagement des fibres, la corrosion galvanique éventuelle, la tenue au vieillissement et les méthodes de contrôle.

5. Comparaison des quatre familles

Procédé	Atout dominant	Point de vigilance	Applications typiques
FSW	Assemblage à l’état solide, faible déformation	Outillage, bridage et efforts élevés	Aluminium, panneaux, réservoirs, transport
Laser hybride	Vitesse, pénétration et apport de métal	Jeu, focalisation et paramètres couplés	Automobile, naval, pipelines, structures précises
RPEB	Forte pénétration avec vide local	Équipement, sécurité et contrôle volumique	Grandes structures et fortes épaisseurs
Métal–composite	Transfert d’efforts par interface structurée	Vieillissement, reproductibilité et contrôle	Structures hybrides légères

6. Ce que ces procédés ont en commun

Ces technologies sont très différentes, mais leur réussite industrielle repose sur les mêmes principes. La source d’énergie ou l’outil ne suffit jamais. Il faut maîtriser l’ensemble formé par la pièce, l’interface, la trajectoire, le bridage, les capteurs, la procédure et le contrôle.

La première exigence est la stabilité de la préparation. Un procédé à haute densité d’énergie peut produire un excellent joint tout en restant très sensible au jeu ou au désalignement. La deuxième est la compréhension métallurgique : faible apport thermique ne signifie pas absence de transformations, de contraintes résiduelles ou de zones fragilisées. La troisième est la répétabilité. Plus le procédé est mécanisé, plus la surveillance des paramètres et la traçabilité prennent de l’importance.

Enfin, une innovation ne devient industrielle que lorsque son bénéfice global est démontré. La vitesse de soudage ne représente qu’une partie du coût. Il faut intégrer la préparation, le bridage, le contrôle, la maintenance, les reprises, la qualification du personnel et le risque associé à la défaillance.

Conclusion

Le FSW, le laser hybride, le dépôt direct de métal, le faisceau d’électrons sous pression réduite et les interfaces métal–composite répondent à une même évolution : fabriquer des structures plus légères, plus précises, plus performantes et plus économes en reprises. Leurs principes sont différents, mais tous exigent une maîtrise simultanée du procédé, de la métallurgie, de la conception et du contrôle.

Pour l’ingénieur soudeur, l’enjeu n’est donc pas de suivre une mode technologique. Il est de déterminer quel mécanisme d’assemblage répond le mieux au besoin, puis de construire une qualification suffisamment robuste pour transformer une performance de laboratoire en solution de production.

Source principale et précautions éditoriales

Source analysée : Iain Smith, Gongqi Shi, Richard Freeman et Faye Smith, « Advanced joining techniques for the 21st century », communication présentée au 2004 International Forum on Welding Technologies in Aviation and Space Industries, Pékin, 11–14 novembre 2004.

Le présent article constitue une synthèse originale en français. Les explications ont été réorganisées et reformulées. Les performances chiffrées provenant de la communication de 2004 sont présentées comme des résultats historiques et ne doivent pas être utilisées comme valeurs de qualification. Les figures de la publication TWI n’ont pas été reproduites. Les photographies ajoutées proviennent de Wikimedia Commons et sont utilisées conformément aux licences mentionnées dans leurs légendes et dans les crédits ci-dessous.

Crédits des photographies

FSW : DLR, « Friction Stir Welding (FSW) », licence Creative Commons CC BY 3.0, Wikimedia Commons.

Soudage laser : Krorc, « High-power laser welding », licence Creative Commons CC BY-SA 3.0, Wikimedia Commons.

Rechargement laser : Lucie Prokešová, « Detail of laser cladding », licence Creative Commons CC BY-SA 4.0, Wikimedia Commons.

Faisceau d’électrons : L. Zobac, « Svářečka v DI », licence CC0, Wikimedia Commons.

Matériaux composites : Jota Machinery, « AFP Prepreg », licence Creative Commons CC BY-SA 4.0, Wikimedia Commons.
