Gougeage plasma ou arc-air carbone : comparaison technique pour la préparation et la réparation des soudures
Principes, productivité, géométrie de gorge, ZAT, conditions de travail, CND, back gouging, automatisation et préparation avant ressoudage – Par Émile Layer — Ingénieur soudeur
Résumé — Le gougeage arc-air carbone reste une technique robuste et très productive pour l’enlèvement massif de métal. Le gougeage plasma constitue une alternative moderne qui apporte un meilleur contrôle de la géométrie de gorge et se prête particulièrement à la mécanisation et à l’automatisation. Cette analyse compare les deux procédés à partir de leur principe, de leurs paramètres, de la productivité, de l’état de surface, de la ZAT, des conditions de travail, des contrôles avant ressoudage et du temps industriel global. Le choix final doit rester conforme au matériau, au code, à la spécification et à la procédure de réparation applicables.
Figure 1 — Gougeage plasma sur une grande structure métallique. La torche plasma est clairement visible au niveau de la zone de travail ; le jet à haute énergie fond et expulse le métal pour former la gorge.
Sommaire
1. Pourquoi réaliser un gougeage ?
2. Principe du gougeage arc-air carbone
3. Paramètres et performances de l’arc-air
4. Le problème métallurgique du carbone
5. Principe du gougeage plasma
6. Contrôle de la géométrie de la gorge
7. Performances et automatisation XPR
8. Gestion du bain liquide à forte intensité
9. ZAT, dureté et métallurgie après gougeage
10. Fumées, bruit et conditions de travail
11. Le temps industriel avant ressoudage
12. Back gouging
13. CND avant et après gougeage
14. Tableau comparatif
15. Quand conserver l’arc-air ?
16. Quand choisir le plasma ?
Conclusion
1. Pourquoi réaliser un gougeage ?
Le gougeage intervient dans de nombreuses opérations : reprise de racine avant soudage de la deuxième face, élimination d’une fissure ou d’une inclusion, suppression d’une soudure défectueuse, préparation d’un chanfrein, retrait local de métal fondu ou réparation d’un composant.
Dans une réparation, le gougeage ne constitue qu’une étape d’une séquence plus large : localisation du défaut, enlèvement du métal, contrôle de confirmation, préparation, ressoudage puis contrôle final. La qualité de la gorge conditionne donc directement la qualité de la réparation.
2. Principe du gougeage arc-air carbone
Le procédé arc-air carbone, ou Air Carbon Arc Gouging (ACAG), utilise une électrode en graphite, souvent cuivrée. Un arc est établi entre l’extrémité de l’électrode et la pièce. L’arc fait fondre le métal tandis qu’un jet d’air comprimé à grande vitesse expulse immédiatement le métal liquide hors de la gorge.
Le métal est donc fondu électriquement puis expulsé mécaniquement par l’air comprimé. Cette simplicité explique le succès historique du procédé dans la construction lourde, la réparation et la maintenance.
Figure 2 — Gougeage arc-air carbone en fonctionnement : l’arc fait fondre localement le métal tandis que le jet d’air comprimé expulse le bain hors de la gorge
3. Paramètres et performances de l’arc-air
La largeur et la profondeur de la gorge dépendent principalement du diamètre de l’électrode, de l’intensité, de la polarité, de l’angle de travail, de la vitesse d’avance et du débit d’air.
- Une électrode plus importante et un courant plus élevé augmentent la capacité d’enlèvement.
- Une orientation plus verticale tend à produire une gorge plus profonde et plus étroite.
- Une vitesse plus élevée réduit généralement la profondeur de gougeage.
- La régularité en manuel dépend fortement de la maîtrise du geste.
TWI donne des ordres de grandeur montrant que l’arc-air reste extrêmement performant pour l’enlèvement massif de métal. En manuel, une électrode de 9,5 mm travaillant autour de 425 A peut produire une gorge d’environ 9 à 10 mm de profondeur pour 12 à 13 mm de largeur. En automatisé, des configurations de 850 à 1250 A peuvent atteindre des profondeurs nettement supérieures selon l’électrode et la vitesse.
4. Le problème métallurgique du carbone
Le principal point métallurgique spécifique à l’arc-air est la présence de l’électrode carbone. Une partie du carbone peut être absorbée par le métal fondu. Lorsque le jet d’air est correctement réglé et dirigé, l’essentiel de la couche enrichie est expulsé ; la contamination résiduelle peut alors rester faible.
En revanche, une mauvaise technique, un débit d’air insuffisant ou une évacuation imparfaite du métal liquide peuvent laisser du carbone sur les parois. Sur certains aciers, cela peut favoriser une dureté locale élevée et accroître le risque de fissuration.
Il est donc excessif d’affirmer que l’arc-air contamine toujours la pièce, mais tout aussi incorrect de considérer le risque comme inexistant. Lorsque les exigences de fabrication sont sévères, la méthode de gougeage, le nettoyage et l’éventuel meulage après enlèvement doivent être définis par la procédure applicable. Le présent comparatif ne cherche pas à établir une règle par famille de matériaux.
5. Principe du gougeage plasma
Dans le gougeage plasma, l’électrode est située à l’intérieur de la torche. L’arc est fortement constricté par une tuyère, ce qui augmente la densité énergétique et la vitesse du jet gazeux. Le plasma apporte alors à la fois l’énergie nécessaire à la fusion et la force mécanique nécessaire à l’éjection du métal fondu.
Cette concentration du jet permet de contrôler avec précision la profondeur, la largeur et la régularité de la gorge, particulièrement lorsque la torche est montée sur un chariot, un manipulateur ou un robot.

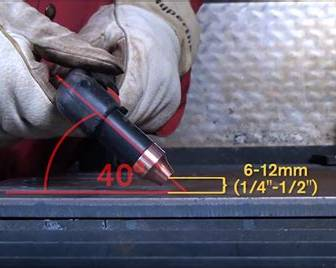

Figure 3 — Gougeage plasma manuel : exemple d’un angle de torche d’environ 40° et d’une distance de travail indiquée de 6 à 12 mm. Ces paramètres influencent la largeur et la profondeur de la gorge.
6. Contrôle de la géométrie de la gorge
Le profil de la gorge plasma dépend du courant, de la vitesse, de la distance torche-pièce, de l’angle de torche, du débit de gaz et de la géométrie de la tuyère.
- Un angle plus vertical favorise généralement une gorge plus profonde et plus étroite.
- Une torche davantage couchée tend à produire une gorge plus large et moins profonde.
- Une augmentation de la vitesse réduit le volume de métal retiré.
- Une distance torche-pièce accrue tend à élargir la gorge et à réduire sa profondeur.
Ce contrôle géométrique est particulièrement intéressant pour le back gouging : l’objectif n’est pas de retirer le maximum de métal, mais d’atteindre le métal sain tout en obtenant une préparation adaptée au soudage suivant.

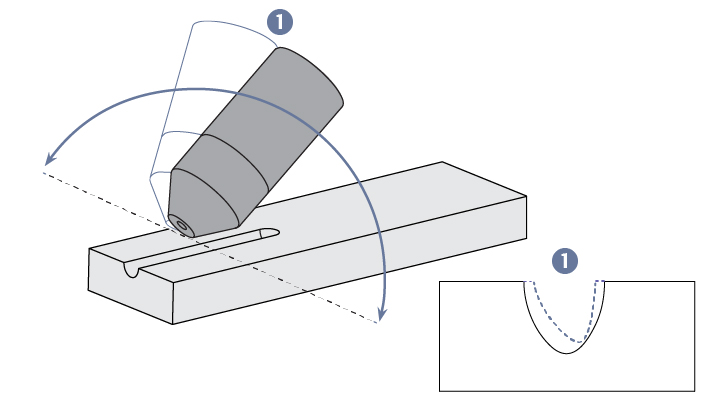

Figure 4 — Influence de l’orientation de la torche sur le profil de gougeage plasma. Le réglage de l’angle agit directement sur la géométrie de la gorge
7. Performances et automatisation
TWI cite, pour un exemple sur acier C-Mn, un taux d’enlèvement d’environ 100 kg/h à 0,5 m/min pour une gorge proche de 12 mm de largeur et 5 mm de profondeur. Ces valeurs sont des ordres de grandeur et ne doivent pas être considérées comme universelles.
En 2026, Hypertherm documente le gougeage automatisé avec les systèmes XPR170, XPR300 et XPR460. Le constructeur décrit des intégrations sur chariot, portique, manipulateur, robot ou cobot et fournit des jeux de paramètres dédiés selon le matériau et le gaz.
Cette évolution est importante : le plasma n’est plus seulement une alternative manuelle à l’arc-air. Il devient un procédé pouvant être intégré dans une chaîne de préparation et de réparation automatisée.
8. Gestion du bain liquide à forte intensité
Les fortes puissances ne suppriment pas les difficultés du procédé. Lorsque le courant est élevé, la vitesse faible ou la torche très proche, le volume de métal liquide peut devenir important. Si le jet plasma n’évacue plus correctement ce bain, la gorge peut se dévier, devenir rugueuse ou retenir du métal resolidifié.
La mise au point doit alors porter sur le courant, la vitesse, la hauteur, l’angle, la gravité et, dans certaines configurations, sur l’utilisation d’un jet d’air auxiliaire. Cela rappelle un principe général du soudage et du gougeage : produire de la chaleur est relativement simple ; maîtriser le bain liquide est beaucoup plus difficile.
9. ZAT, dureté et métallurgie après gougeage
Le plasma évite la source spécifique de carbone constituée par l’électrode graphite, mais il ne supprime pas l’effet thermique. Les deux procédés génèrent un cycle thermique et une zone affectée thermiquement (ZAT).
La taille de la ZAT et les duretés obtenues dépendent du matériau, de l’énergie introduite, de la vitesse, du nombre de passes de gougeage et de la température initiale de la pièce. Pour affirmer qu’un procédé produit systématiquement une ZAT plus faible, il faudrait comparer, à volume de métal retiré identique, des macrographies et des profils de dureté sur une même nuance.
La formulation techniquement prudente est donc la suivante : le plasma supprime le risque spécifique de reprise de carbone par l’électrode, mais ne supprime pas l’influence thermique du gougeage.
10. Fumées, bruit et conditions de travail
L’arc-air carbone est connu pour son niveau sonore élevé, ses projections et ses fumées. Le plasma peut réduire plusieurs de ces contraintes, mais il ne doit pas être présenté comme un procédé propre ou silencieux au sens absolu.
Les documents techniques indiquent que le gougeage plasma génère lui aussi des fumées visibles selon le gaz et le matériau. Une extraction adaptée reste donc nécessaire, tout comme les protections contre le bruit, les projections, le rayonnement et les risques associés au procédé plasma.
11. Le temps industriel avant ressoudage
Comparer seulement les mètres par minute conduit souvent à une conclusion trompeuse. Une opération réellement productive doit être évaluée sur le temps total nécessaire avant de pouvoir ressouder.
Le bon indicateur devient :
Temps total = gougeage + meulage + nettoyage + CND + préparation avant ressoudage
Pour certaines applications de gougeage automatisé, une réduction importante du temps de meulage par rapport à l’arc-air. Ces valeurs doivent néanmoins rester présentées comme des données constructeur et être vérifiées dans les conditions réelles de production.
12. Back gouging : une application favorable au plasma mécanisé
Pour une reprise de racine, la gorge doit atteindre le métal sain et offrir une géométrie compatible avec le procédé de reprise. Une profondeur irrégulière, une gorge trop étroite ou des entailles latérales peuvent compliquer le soudage et dégrader la qualité.
Un opérateur expérimenté en arc-air peut produire une excellente préparation. Le plasma mécanisé ajoute cependant un avantage de répétabilité en maintenant avec précision l’angle, la hauteur, le courant, la vitesse et la trajectoire.
13. CND avant et après gougeage
Lorsqu’un défaut a été localisé par contrôle non destructif, il est essentiel de confirmer sa disparition complète avant le ressoudage. Selon le matériau et le défaut, la séquence peut comprendre VT, PT ou MT après l’enlèvement et le nettoyage.
CND initial → localisation → gougeage → nettoyage / meulage → CND de confirmation → ressoudage → CND final
Dans le cas d’une fissure, il est particulièrement important d’éliminer complètement les extrémités du défaut afin de ne pas laisser une amorce sous la réparation.
14. Comparaison technique : arc-air carbone versus plasma
| Critère | Arc-air carbone | Gougeage plasma |
| Source thermique | Arc + électrode graphite | Arc plasma constricté |
| Éjection du métal | Air comprimé | Jet plasma / gaz |
| Investissement | Généralement plus faible | Plus élevé |
| Simplicité | Très élevée | Plus complexe |
| Enlèvement massif | Excellent | Très élevé selon puissance |
| Régularité manuelle | Très dépendante de l’opérateur | Bonne maîtrise possible |
| Automatisation | Possible | Particulièrement favorable |
| Risque de reprise carbone | Possible | Pas lié à une électrode carbone |
| ZAT | Présente | Présente |
| Bruit | Très élevé | Généralement inférieur |
| Fumées | Importantes | Variables selon gaz et procédé |
| Meulage final | Peut être important | Potentiellement réduit |
| Non-ferreux | Possible selon conditions | Très polyvalent |
| Flexibilité chantier | Excellente | Plus exigeante en équipement |
15. Quand conserver l’arc-air carbone ?
L’arc-air carbone reste très pertinent lorsque l’on recherche un investissement limité, une intervention manuelle rapide, une forte capacité d’enlèvement et une grande flexibilité sur chantier.
- maintenance et réparation ponctuelle ;
- structures lourdes ;
- forts volumes de métal à retirer ;
- ateliers déjà équipés de sources puissantes et d’air comprimé ;
- situations où la simplicité de mise en œuvre prime sur l’automatisation.
Un procédé ancien n’est pas nécessairement un procédé dépassé. Dans de nombreuses situations, l’arc-air reste la solution la plus rationnelle.
16. Quand choisir le plasma ?
Le plasma devient particulièrement intéressant lorsque les priorités sont la répétabilité, l’automatisation, la précision du profil et la réduction des opérations secondaires.
- back gouging mécanisé ;
- longues soudures ;
- fabrication répétitive ;
- réparation robotisée ;
- construction navale et équipements lourds ;
- lignes où le meulage représente une part importante du temps de production.
Conclusion
Le gougeage plasma ne doit pas être présenté comme le remplaçant universel de l’arc-air carbone. L’arc-air demeure simple, puissant, flexible et très efficace pour l’enlèvement massif de métal.
Le plasma apporte une autre logique : précision, reproductibilité, mécanisation, automatisation et réduction potentielle des opérations de finition.
La question industrielle la plus pertinente n’est donc pas : « quel procédé enlève le métal le plus vite ? », mais : « quel procédé permet d’obtenir une préparation conforme, contrôlable et prête à ressouder dans le temps global le plus court ? »
Comme pour le soudage, la technologie ne remplace jamais les principes fondamentaux : matériau, cycle thermique, préparation, contrôle, soudabilité et procédure de réparation.
Apport de cette analyse — La comparaison ne s’arrête pas à la vitesse de gougeage. Elle considère également la régularité de la gorge, les opérations de finition, le contrôle avant ressoudage, la ZAT, la répétabilité.
